Z41X(RRHX)型弹性明杆座封闸阀
<center><img alt="" src="http://www.hnrmfzf.com/upload/201442141521.jpg" width="590" height="355" /></center><p>产品制造验收技术标准</p><p>设计制造标准GB/T12232;CJ/T216</p><p>结构长度标准GB/T12221</p>…
产品制造验收技术标准
设计制造标准GB/T12232;CJ/T216
结构长度标准GB/T12221
压力试验标准GB/T13927
法兰尺寸标准GB/T17241.6;JB78
主要性能规范
适用介质 | 使用温度 | 使用压力 | 密封检验 | 强度检验 |
水、油品等 | ≤80℃ | 1.0Mpa | 1. 1Mpa | 1.5Mpa |
1.6Mpa | 1.76Mpa | 2.4Mpa |
外形连接尺寸(mm)
公称 直径 | L：结构长度 | D：法兰外径 | D1：密封面直径 | D2：螺栓孔中心圆直径 | Z-D：孔数和孔径 | H：高度 | |||||
1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6mpa | ||
DN50 | 178 | 165 | 99 | 125 | 4-Φ19 | 300 | |||||
DN65 | 190 | 185 | 118 | 145 | 4-Φ19 | 315 | |||||
DN80 | 203 | 200 | 132 | 160 | 4-Φ19 | 8-Φ19 | 350 | ||||
DN100 | 229 | 220 | 156 | 180 | 8-Φ19 | 410 | |||||
DN125 | 254 | 250 | 184 | 210 | 8-Φ19 | 500 | |||||
DN150 | 267 | 285 | 211 | 240 | 8-Φ23 | 560 | |||||
DN200 | 292 | 310 | 266 | 295 | 8-Φ23 | 12-Φ23 | 685 | ||||
DN250 | 330 | 395 | 405 | 319 | 350 | 355 | 12-Φ23 | 12-Φ28 | 875 | ||
DN300 | 356 | 445 | 460 | 370 | 400 | 410 | 12-Φ23 | 12-Φ28 | 980 | ||
橡胶接头 挠性橡胶接头…
橡胶接头、卡箍橡胶接头、大翻边橡胶接头新跃橡胶接头厂家，专业生产，量大从优！

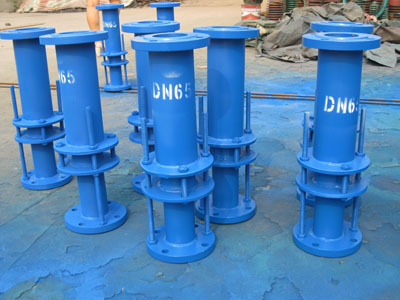

不锈钢双法兰限位伸缩…
