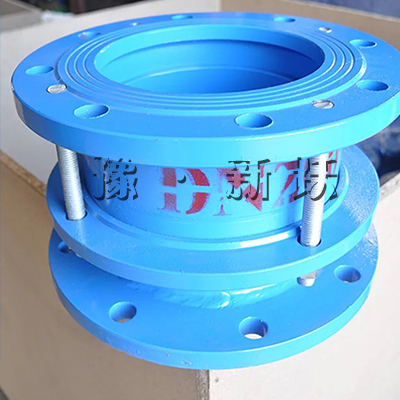

S313伸缩器性能特点：

    S313伸缩器也称伸缩节、膨胀节、补偿器。S313伸缩器在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其最大伸缩量就起到限位，确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。套管式伸缩器为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。

S313伸缩器安装注意事项：

    1.安装应在最大与最小长度之间，可根椐实际情况进行调整。
    2.安装时，松开填料压盘各螺栓，调整好安装长度，并将两端与管子(或阀门、水表)按设计要求安装好，再检查填料是否放好，最后压上填料压盘，用对角法拧紧螺栓切勿压偏，使其起到止漏作用。
    3.伸缩器安装在止回阀后。
    4.伸缩器两端必须设置支墩，它本身不承受轴向拉力，必要时可加防拉脱。

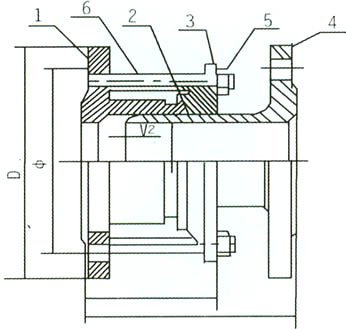

S313型伸缩器材料表 序号 名称 数量 材料 1 本体 1 HT200 QT40-15 Q235 2 密封圈 1 丁腈橡胶 3 压髓 1 HT200 QT40-15 Q235 4 套管法兰 1 HT200 QT40-15 Q235 5 螺母 - 30#钢 6 螺栓 - 35#钢

S313型伸缩器基本尺寸 DN (mm) 法兰连接尺寸 安装尺寸 重量 (公斤) D ￠ n—d 最短长度 安装长度 最大长度 伸缩量 50 165 125 4—18 170 200 230 60 9.8 65 185 145 4—18 170 200 230 60 12.1 80 200 160 8—18 170 200 230 60 14.23 100 220 180 8—18 225 260 295 70 19.55 120 250 2IO 8—18 225 260 295 70 23 150 285 240 8—22 225 260 295 70 30.55 200 340 295 8—22 225 260 295 70 40.7 250 395 350 12—22 225 260 295 70 53.5 300 445 400 12—22 280 330 380 100 75.5 350 505 460 16—22 280 330 380 100 91 400 565 515 16—26 280 330 380 100 112 450 615 565 20—26 280 330 380 100 127 500 670 620 20—26 300 360 420 120 147 600 1780 725 20—30 300 360 420 120 235 700 895 840 24—30 300 360 420 120 269 800 1015 950 24—33 300 360 420 120 326 900 1115 1050 28—33 335 400 465 130 394 1000 1230 1160 28—33 335 400 465 130 451 1200 1455 1380 32—39 335 400 465 130 648 1400 1675 1590 36—42 345 420 495 150 869 1600 1915 1820 40—48 345 420 495 150 1175 1800 2115 2020 44—48 360 440 520 160 1406 2000 2325 2230 48—48 360 440 520 160 1649
