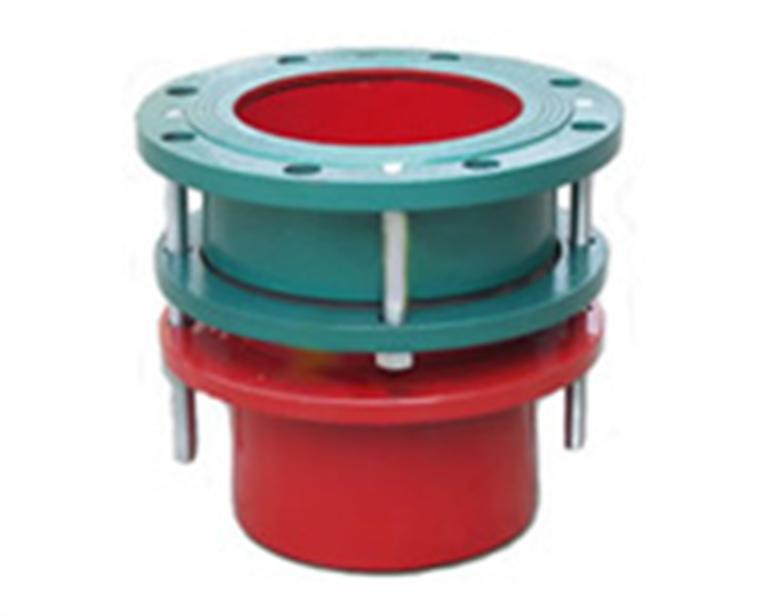

VSSJA-1型单法兰限位伸缩接头

信息来源: 　　时间:2011-8-13 11:53:07　标签：伸缩接头

　VSSJA-1型单法兰限位伸缩接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而且针对泵、阀门等设备起到一定保护作用。
    法兰限位伸缩接头是在AF型法兰松套补偿接头的基础上增设限位螺柱而成，最大伸缩量处用双螺母锁定，补偿因热胀冷缩和地基沉降引起的管线轴向位移及挠曲和偏心，从而�；し诺纳璞浮８萘臃绞降牟煌治�单法兰限位伸缩接头和双法兰限位伸缩接头。
单法兰限位伸缩接头应用范围
    VSSJA-1型单法兰限位伸缩接头产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
单法兰限位伸缩接头安装说明：
    单法兰限位伸缩接头功能介绍
    单法兰式限位伸缩接头，型号VSSJA-1或BF型，单法兰限位伸缩接头是由松套伸缩接头和一个限位短管组合而成。VSSJA-1单法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。
单法兰限位伸缩接头优点：安装方便快捷、密封可靠、维修方便。
单法兰限位伸缩接头特点：实现了管道一边法兰连接，一边为焊接的不一致性的方便连接

VSSJA-1型单法兰限位伸缩接头材料表

序号	名称	数量	材料
1	本体	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	压盖	1	QT400-15、Q235A、ZG230-450、20
4	限位短管法兰	1	Q235A、20、16Mn
5	螺母	4n	Q235A、20、1Cr18Ni9Ti
6	长螺柱	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

VSSJA-1型单法兰限位伸缩接头技术参数

公称通径	管子外径	外形尺寸		伸缩量	法兰连接尺寸
	Dw	L	L1		0.6MPa			1.0MPa
	Dw	L	L1		D	D1	n-d。	D	D1	n-d。
65	76	340	105	50	160	130	4-￠14	185	145	4-￠18
80	89				190	150	4-￠18	200	160	8-￠18
100	108				210	170		220	180
100	114				210	170		220	180
125	133				240	200	8-￠18	250	210
125	140				240	200		250	210
150	159				265	225		285	240	8-￠22
150	168				265	225		285	240
200	219				320	280		340	295
250	273				370	335	12-￠18	395	350	12-￠22
300	325	350	130	65	440	395	12-￠22	445	400	12-￠22
350	377				490	445	12-￠22	505	460	16-￠22
400	426				540	495	16-￠22	565	515	16-￠26
450	480				595	550	16-￠22	615	565	20-￠26
500	530				645	600	20-￠22	670	620	20-￠26
600	630				755	705	20-￠26	780	725	20-￠30
700	720				860	810	24-￠26	895	840	24-￠30
800	820	590	220	130	975	920	24-￠30	1015	950	24-￠33
900	920				1075	1020	24-￠30	1115	1015	28-￠33
1000	1020				1175	1120	28-￠30	1230	1160	28-￠36
1200	1220				1405	1340	32-￠33	1455	1380	32-￠40
1400	1420				1630	1560	36-￠36	1675	1590	36-￠42
1500	1520				1730	1660	36-￠36	-	-	-
1600	1620				1830	1760	40-￠36	1915	1820	40-￠48
1800	1820				2045	1970	44-￠40	2115	2020	44-￠48
2000	2020				2265	2180	48-￠42	2325	2230	48-￠48
2200	2220				2475	2390	52-￠42	2550	2440	52-￠56
2400	2420				2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	600	240	150	2905	2810	60-￠48	2960	2850	60-￠56
