XB型圆形纤维织物补偿器

名称：XB型风道纤维织物补偿器（圆形）1、补偿膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。2、补偿安装误差，由于管道联接过程中，系统误差在所难免，纤维补偿器较好的消除安装安装误差。3、消声隔振：…

产品介绍相关产品相关资讯立即订购阿里巴巴入口链接

【好管道新跃造】

巩义市新跃供水材料有限公司专业生产各种型号补偿器，型号齐全，质量保证，支持来图定制。

（1）XB型圆形纤维织物补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系客服QQ：2172152931或者添加微信：13140182505

（2）随货发检验报告、合格证等资料。

（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】

（4）出口孟加拉污水处理厂工程，中南亚等地区

（5）报价均为出厂价，不含税运�？煽�13％增值税专用发票，如需含税运请提前说明。

（6）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13140182505

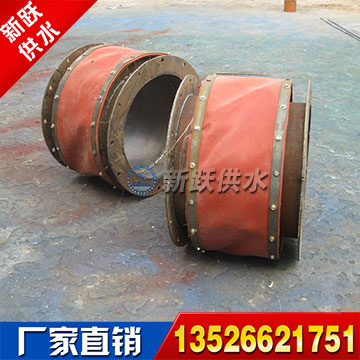

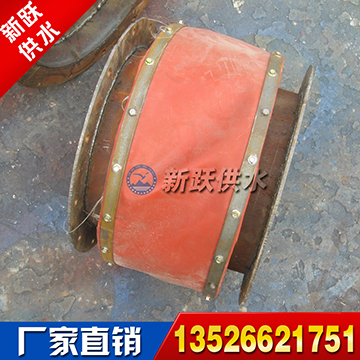

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······

名称：XB型风道纤维织物补偿器（圆形）

1、补偿膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。
2、补偿安装误差，由于管道联接过程中，系统误差在所难免，纤维补偿器较好的消除安装安装误差。
3、消声隔振：纤维织物、保湿棉本身具有吸声、隔振功能，能有效地减少锅炉、风机等系统的噪声和振动。
4、无反推力：由于主体材料为纤维织物、无力的传递。用纤维补偿器可简化设计、避免使用大的支座，节省大量的材料和劳动力。
5、良好的耐高温、耐腐蚀性：使用的氟塑料、有机硅材料较好的耐高温和耐腐蚀性能。
6、密封性好：有比较完善的生产装配系统，纤维补偿器基本无泄漏。
7、体轻、结构简单、安装维修方便。
8、价格低于金属补偿器，质量优于进口产品。价格是进口产品的1/2-1/5。

设计温度下材料等级

序号	设计温度	温度等级代号	圈带组成类别	接管材质	导流筒材质	备注
1	T≤350℃	A	Ⅰ	Q235A	Q235A	隔热保温层填充硅酸铝纤维棉，耐热衬里采用迷宫式结构
2	350℃<T<650℃	B	Ⅱ	Q235A 、 16Mn	16Mn
3	650℃<T<1200℃	C	Ⅲ	16Mn	16Mn

注：

Ⅰ类圈带为：

面层硅橡胶玻璃纤维织物布；
第二层为夹丝玻璃纤维布；
第三层为石棉帘布；
第四层聚乙烯薄膜；
第五层为石棉毯；
第六层为不锈钢金属丝网。

Ⅱ类圈带为

面层硅橡胶玻璃纤维织物布；
第二层为工业用帆布；
第三层为石棉帘布；
第四层为玻璃纤维毯；
第五层为石棉布；
第六层为夹丝玻璃纤维布；
第七层为不锈钢金属丝网。

Ⅲ类圈带为：

面层硅橡胶玻璃纤维织物布；
第二层为工业用帆布；
第三层为硅酸铝玻璃纤布；
第四层为石棉布；
第五层为含锆玻璃纤维毯；
第六层为夹丝玻璃纤维布；
第七层为不锈钢丝。

XB型风道纤维织物补偿器（圆形）

应用范围：

1、锅炉厂 2、水泥厂 3、钢铁厂、熔炼炉、焚烧炉 4、热电厂及核电站 5、空调送风系统 6、玻璃厂、矿业 7、石油化工企业 8、空所及煤所清洁厂 9、风机厂 10、铝厂和碳素厂

材料表

序号	名称	材料	数量
1	法兰	Q253 A3	2件
2	内套筒	A3	1件
3	外套筒	A3	1件
4	纤维织物	玻纤布	1层
5	隔热层	岩棉、石棉绒	适量
6	限位器	Q235 35#螺栓	4-12套
7	螺栓	35#	定量

各种安装长度位移补偿量

安装长度L			横向位移		角向位移
安装长度L	压（-）	伸（+）	圆形	矩形	角向位移
300	-30	+10	15	11	8
350	-45	+15	23	16	8
400	-60	+20	30	21	8
450	-75	+25	37	26	8
500	-90	+30	45	31	10
550	-105	+35	53	37	10
600	-120	+40	60	43	10
650	-135	+45	68	48	10
700	-150	+50	75	53	10
750	-165	+55	83	59	12
800	-180	+60	90	64	12
850	-195	+65	98	69	12
900	-210	+70	105	74	15
950	-225	+75	112	79	15
1000	-240	+80	120	85	15
注：用户如需超出表安装长度，仍可设计制造。

规格和法兰尺寸

圆形产品规格	Dw	D1	D2	D3	b	n	Φd
圆形产品规格	mm					n	Φd
Φ108	108	200	164	110	10	4	10
Φ156	159	251	215	161		8
Φ219	219	311	275	211		8
Φ273	273	365	330	275		12
Φ325	325	427	385	327
Φ377	377	479	435	379			12
Φ426	426	528	490	428
Φ480	480	595	540	483	12
Φ530	530	645	600	533
Φ630	630	745	700	633		16
Φ720	720	843	800	723		16
Φ820	820	943	900	823		20	14
Φ920	920	1043	1000	923
Φ1020	1020	1153	1100	1023	14
Φ1120	1120	1253	1200	1123
Φ1220	1220	1353	1300	1223
Φ1320	1320	1453	1400	1323		24
Φ1420	1420	1553	1500	1423	16	28
Φ1820	1820	1963	1910	1823		28	16
Φ2020	2220	2363	2310	2223		32
Φ2220	2220	2363	2310	2223	18	36
Φ2420	2420	2563	2510	2423	18	40
Φ2820	2820	2983	2915	2823	20	44	18
Φ3220	3220	3883	3315	3223	22	52
Φ3620	3620	3783	3715	3623	22	18

XB型风道纤维织物补偿器（圆形）
安装要求
1、法兰螺栓应逐步均匀的加压拧紧，所螺丝栓松紧度尽可能一致。使用条件恶劣的场合，除加平垫外可添加弱簧垫圈，以防螺母松动。
2、补偿器与配套平焊法兰之间应按工作温度先用相应橡胶石棉垫片。
3、在试行时，应将补偿器限位螺丝作适当调整，便于产品伸长或压缩。
4、焊管连接时，应将限位螺丝适当松动，防止将补偿器限位板拉弯或产品变形。
5、焊接作业时作遮盖物遮住橡胶（织物）表面，防止焊渣损伤产品。
